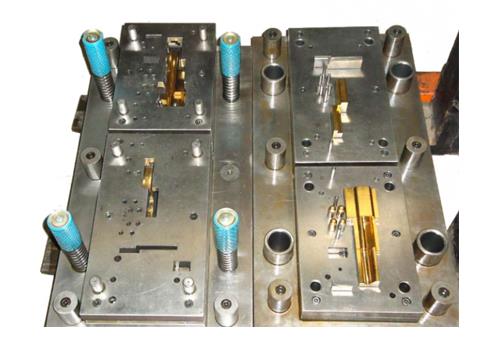

冲压模具中的多工位级进模是现代高速冲压生产的核心装备，广泛应用于电子连接器、汽车端子、电机定转子等精密零件的批量制造。级进模将多个工序（冲孔、落料、弯曲、成形等）集成在一套模具中，材料带料步进，每分钟冲次可达300-1000次。如何保证长期高速运行下的冲压精度和模具寿命，是模具设计和制造的关键。

精度控制始于合理的排样设计。料带宽度、步距、载体形式直接影响材料利用率和冲压稳定性。采用有限元分析优化排样，减少侧向力，保证料带平稳送进。导正销与导料板配合，步距定位精度±0.005mm。凸模和凹模间隙根据材料厚度和硬度选取，一般取板厚的5%-10%，间隙不均匀会导致毛刺和偏磨。对于细小凸模（直径<1mm），采用导向套或卸料板导向，防止折断。

模具材料与热处理决定寿命。凸模常用粉末高速钢（如ASP23）或硬质合金，硬度HRC60-65；凹模采用Cr12MoV或SKD11，深冷处理消除残余奥氏体。工作表面TiN或AlCrN涂层，摩擦系数降低至0.2，抗粘附性提高。刃口钝化处理（圆角R0.01-0.02mm）减少崩刃风险。实际生产中，冲压0.3mm厚不锈钢端子的级进模，刃磨寿命可达100万次以上。

润滑与冷却同样重要。高速冲压产生大量热量，需配置喷油系统，采用挥发性冲压油，既润滑又冷却，油雾回收环保。卸料板内设冷却水道，控制模具温度在30-50℃，避免热膨胀影响精度。此外，在线监测系统实时检测冲裁力、温度、振动，异常时自动停机，防止模具损坏。

某电子企业采用多工位级进模生产手机屏蔽罩，模具步距精度±0.003mm，冲速600spm，连续运行500万次无故障，产品合格率99.8%。级进模的设计制造水平代表了冲压模具的技术高度，是精密冲压的基石。
